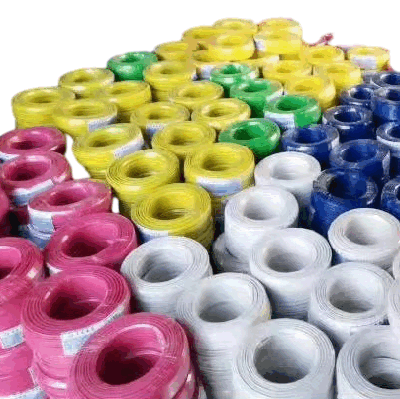

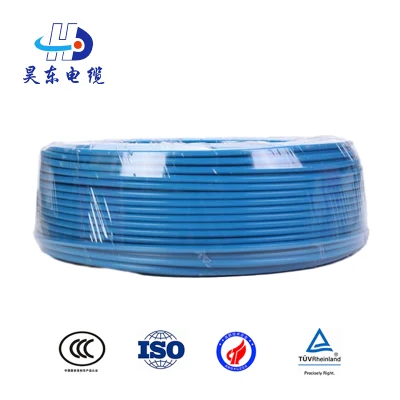

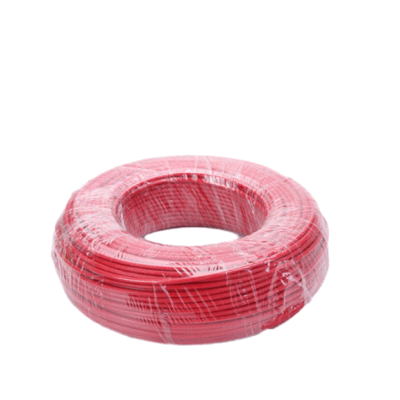

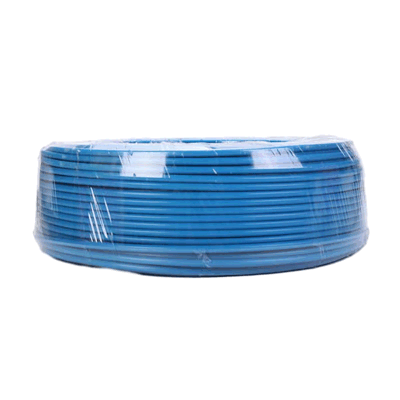

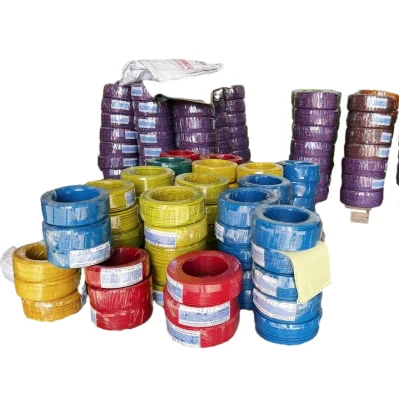

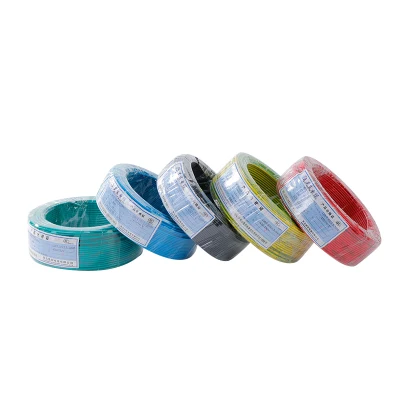

0,5mm - 300mm PVC de bajo voltaje núcleo de cobre Cable (personalizable)

1 Estándar de producto

Este producto se fabrica de acuerdo con GB/T12706,1, equivalente a IEC60502,1. O BS, DIN, ICEA estándar como solicitud del cliente.

 2 aplicación

El producto es adecuado para transmisión de potencia y líneas de distribución con tensión nominal de frecuencia de potencia hasta 0,6/1kV inclusive.

Rendimiento operativo

1). Tensión nominal de frecuencia de potencia Uo/U: 0,6/1kV.
2). Máx. Temperatura de funcionamiento continuo admisible del conductor: 90ºC.
3). Máx. La temperatura de cortocircuito del conductor no deberá superar: (5s duración máxima) 250ºC.

4). La temperatura ambiente en instalación no debe ser inferior a 0ºC.
5). El radio de curvatura de un cable no debe ser inferior a 15 veces el diámetro del cable.

6). La tensión de prueba (A.C.): 3,5kV/5min.

7). Las propiedades pirorretardantes del cable cumplen con los grados A, B, C de GB/T19666-2005 o IEC60332.

 3 Construcción:

Conductor:    Cobre sólido o multifilar, aluminio

Aislamiento:  Polietileno reticulado ( XLPE o PVC)

 Identificación del circuito:  El aislamiento será  rojo, negro

Relleno:  Filamento de polipropileno con   cinta de unión solapada

 Revestimiento interior:  Cloruro de polivinilo (negro)

Armadura:   Alambre de acero galvanizado

Revestimiento de núcleo:  Cinta de unión
