Información Básica.
No. de Modelo.
CJD-1000
Exactitud Grado
1
Camino de carga
Carga electrónica
Cargando Método
Carga estática
Visualización
Digital
Control
Control Computarizado
Peso
500-1000Kg
Fuente De Alimentación
AC220V
Petróleo Cilindro Posición
No Have
aplicación
material del alambre, pernos de metal y tuercas prueba de torsión
entrega
dentro de 15 días
resolución
0,001nm
error relativo de indicación
mejor que ±1%
gama de velocidades
0 ~ 25deg/seg
modo de velocidad
regulación de velocidad progresiva
tamaño de la muestra de sujeción
6mm-16mm
potencia del motor
1kw
n..
600kg
Paquete de Transporte
Plywood Case
Especificación
1500mm× 550mm× 1300mm
Marca Comercial
Chenji or OEM ODM
Origen
Jinan or Others
Descripción de Producto

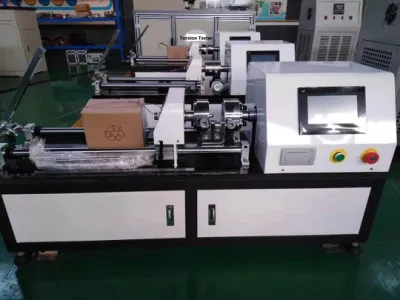

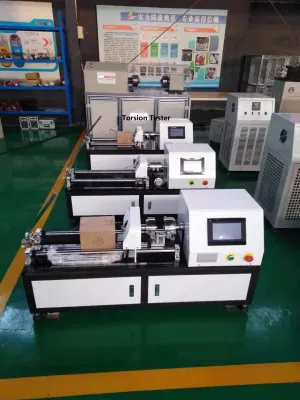

La enfermedad de Creutzfeldt-Jakob-1000 Material controlado por computadora Máquina de Ensayo de torsión automático de 10NM ~ 1000NM Probador de torsión
1. Nombre de equipo: máquina de ensayo de torsión controlado de microcomputadora
2. El modelo de equipo: JWD-1000
3. Los indicadores técnicos principales
La configuración del producto
Las principales piezas y componentes de esta máquina son seleccionados a partir de productos de alta calidad, y a los fabricantes y marcas son como sigue:
(Sistema lServo servoaccionamientos y el servomotor) caballo de la serie más reciente
LController: JW/CT-600
L reductor: precisión interna
Codificador: Japón NEMICON lPhotoelectric company
Indicador de torsión tipo lStrain (opcional).
LTorque sensor: Zhejiang Zhenhai de fábrica del sensor
LElectronic componentes: seleccionar las marcas de las empresas de renombre internacional como Intel, Motorola, TEXAS, NS, ANOLOG DISPOSITIVO, Harris, AMD, Hitachi, Omron, NEC, Philips, etc..
LComputer: equipo de marca (17 "LCD monitor).
LPrinter: HP impresora de inyección de tinta de color A4
LMeasurement y software de control: JiuwangtestV2.0
Introducción al sistema de medición y control
1.1. Controller introducción
El CT-600 controlador está completamente desarrollado desde la perspectiva de la aplicación de las pruebas de la industria de la máquina, y se esfuerza para completar las funciones requeridas por la máquina de ensayo bruscamente. Por lo tanto, el diseño de circuitos hardware utiliza altamente integrado y un diseño modular de ideas. Este sistema adopta SOC (system on chip) y de FPGA (grandes programmable gate array) chips son utilizados como controles de su núcleo. Esto se hace, el circuito de hardware es sencillo, y la fiabilidad es alta, pero en la programación, es necesario utilizar una gran cantidad de código para asignar cada función.
Las características de la modularización son: programa de gestión de grupo, fuerte escalabilidad; debido a la lote pequeño, multi-variedad características de nuestra máquina de ensayo de la industria, se determina que un sistema de control que no tiene buena capacidad de ampliación no puede sobrevivir. Para la gestión modular en el programa es un deber!
CT-600 todos adoptar el método de soldadura directa de los componentes, y la mayoría de ellos son los componentes SMD, que pueda evitar el impacto de la vibración y la oxidación de la controladora.
Las fichas de este controlador son todos importados de dispositivos de nivel industrial, que garantiza la estabilidad de la controladora en términos de la calidad del hardware.
En términos de la soldadura de componentes, todos los chip utilizan para soldar mounter, lo que evita la influencia de las diferencias individuales de artificial en el circuito impreso de la soldadura.
El controlador está equipado con personal dedicado para la evaluación y de alta y baja temperatura las pruebas de envejecimiento y la ejecución se lleva a cabo en estricta conformidad con el proceso de evaluación a fin de evitar la aplicación de los controladores sin reservas al host.
2. Jiuwang testV2.0 Introducción Software
1. Sistema de software: paquete de software bajo Windows'Chino 2000/Xp la plataforma, bella y generosa interfaz.
2. Los datos de visualización dinámica: los datos de prueba (como el par, el ángulo de torsión, accidente cerebrovascular, etc.) se muestra en tiempo real durante la prueba.
3. Seguimiento automático de pico: automáticamente vía el valor pico de los datos durante la prueba, el valor pico permanecerá visible después del final de la prueba, y el siguiente valor pico será automáticamente el seguimiento después de la siguiente prueba.
4. Ajuste automático de la curva: La prueba curva se muestra dinámicamente en tiempo real durante la prueba. Cuando la curva sobrepasa el rango de la coordenada de valor, el valor de coordenadas es automáticamente ampliada para adaptarse a la curva de la pantalla.
5. Los parámetros de muestra independiente: un grupo de muestras, los parámetros de lo que puede ajustarse individualmente y guardado, y muestra los parámetros son leer automáticamente en la secuencia durante la prueba y participar en el cálculo de datos.
6. Función dinámica Menú: menú de funciones correspondiente a la tecla de función va a cambiar dinámicamente con diferentes interfaces, orientar al usuario para completar el funcionamiento de la función correspondiente en tiempo real.
7. Visualización inmediata de resultados: Después de la prueba, los resultados pueden verse de inmediato, y la prueba conclusión columna se muestra, que no puede mostrarse en una pantalla, pero puede ser visualizado por pasar las páginas.
8. Memoria automática de parámetros: Los parámetros utilizados por el sistema puede ser almacenada automáticamente, y el sistema leerá automáticamente en la memoria de los parámetros cuando el sistema se enciende la próxima vez.
9. Reconocimiento automático: después de la muestra es destruido, reconocerá automáticamente y completar la siguiente función inmediatamente de acuerdo con el propósito previsto.
10. Múltiples modos de control: tiene varios modos de control como el trazo control, el control de par, el control de ángulo de torsión, el estrés y tensión de cizallamiento, control de control.
11. Informe de la programación: distintos formatos de informe puede ser salida de acuerdo con las necesidades del usuario.
12. Función de exportación de datos original: Los datos originales del experimento se pueden exportar a archivos en Excel, XML, HTML, CSV y otros formatos.
13. Una gran variedad de curvas: seleccione el departamento de ingeniería de cizallamiento de estrés, el par de torsión de la cepa de ángulo, tiempo de par, el estrés, tensión de cizallamiento y otras curvas.
14. Conclusión: La prueba de fuerza de torsión ,límite de fluencia superior , límite de fluencia, un límite de fluencia, un par máximo (Tb), que se especifica de torsión no proporcional el estrés, la máxima tensión de cizallamiento no proporcional, el módulo de cizalla (G), par correspondiente a par constante), par correspondiente a par constante...
15. Abundantes Funciones estadísticas: el valor promedio, desviación estándar, coeficiente de variación, el valor máximo, mínimo valor, valor intermedio, etc..
16. La edición y volver a analizar las funciones de la prueba de conclusiones.
Introducción Estructura

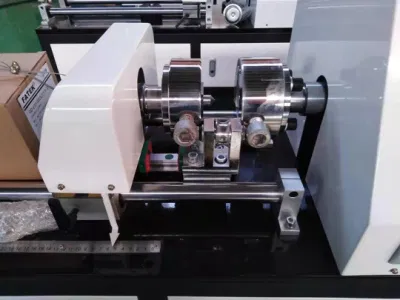

El host está compuesto de una base, una diapositiva, y un equipo sistema de control. El par de aplicar el mecanismo instalado en la placa deslizante puede deslizarse libremente en la guía de la máquina base. El mecanismo de carga es impulsado por un motor servo Panasonic japonés para hacer el Chuck aplicar a un par de la muestra. La aplicación de par y el estacionamiento de la máquina de prueba puede ser controlada por el equipo. Puede ser controlada pulsando el botón manual. El par de Chuck transmite la señal al ordenador a través del sistema de control el sensor de par, y al mismo tiempo, el ángulo de torsión es detectada por el codificador fotoeléctricos de alta precisión. (Véase el catálogo para obtener más información.
La instalación
Los requisitos de instalación: La prueba la máquina está instalado en una base estable, el nivel de instalación es menor o igual a 0.2/1000, y hay un espacio de no menos de 1m. La habitación estaba limpia, seca, libre de vibraciones y gases corrosivos, y la alimentación es de tres fases de 220V, 50Hz, y fluctuaciones de tensión. No exceda de ±10% del valor nominal.
1. Nombre de equipo: máquina de ensayo de torsión controlado de microcomputadora
2. El modelo de equipo: JWD-1000
3. Los indicadores técnicos principales
| Grado de precisión de la máquina | La clase 1 | ||
| Estándar de medida | Par | Rango de medición | 10N·m ~ 1000N·m |
| La resolución | 0,001 N·m | ||
| Error de indicación relativa | Mejor que ±1% | ||
| Corner | Rango de medición | 0~n x 360°(1≤n≤27777) | |
| La resolución | 0,0001 grados | ||
| El error relativo | Mejor que ±0,5% | ||
| El control | Par | El rango de velocidad | 0.5 ~20 N·m /seg. |
| La precisión de control | ±2% | ||
| Corner | El rango de velocidad | 0 ~ 25grados/seg. | |
| Modo de velocidad | La regulación de velocidad continuo | ||
| El sentido de giro | Avance y retroceso | ||
| La precisión de control | ±1% | ||
| Otros | Distancia máxima entre conos | 550mm | |
| Tamaño de muestra de sujeción | Φ6mm~Φ16mm | ||
| La potencia del motor | 1kw | ||
| Dimensiones | 1500mm x 550mm×1300mm | ||
| El peso | 600kg. | ||
La configuración del producto
Las principales piezas y componentes de esta máquina son seleccionados a partir de productos de alta calidad, y a los fabricantes y marcas son como sigue:
(Sistema lServo servoaccionamientos y el servomotor) caballo de la serie más reciente
LController: JW/CT-600
L reductor: precisión interna
Codificador: Japón NEMICON lPhotoelectric company
Indicador de torsión tipo lStrain (opcional).
LTorque sensor: Zhejiang Zhenhai de fábrica del sensor
LElectronic componentes: seleccionar las marcas de las empresas de renombre internacional como Intel, Motorola, TEXAS, NS, ANOLOG DISPOSITIVO, Harris, AMD, Hitachi, Omron, NEC, Philips, etc..
LComputer: equipo de marca (17 "LCD monitor).
LPrinter: HP impresora de inyección de tinta de color A4
LMeasurement y software de control: JiuwangtestV2.0
Introducción al sistema de medición y control
1.1. Controller introducción
El CT-600 controlador está completamente desarrollado desde la perspectiva de la aplicación de las pruebas de la industria de la máquina, y se esfuerza para completar las funciones requeridas por la máquina de ensayo bruscamente. Por lo tanto, el diseño de circuitos hardware utiliza altamente integrado y un diseño modular de ideas. Este sistema adopta SOC (system on chip) y de FPGA (grandes programmable gate array) chips son utilizados como controles de su núcleo. Esto se hace, el circuito de hardware es sencillo, y la fiabilidad es alta, pero en la programación, es necesario utilizar una gran cantidad de código para asignar cada función.
Las características de la modularización son: programa de gestión de grupo, fuerte escalabilidad; debido a la lote pequeño, multi-variedad características de nuestra máquina de ensayo de la industria, se determina que un sistema de control que no tiene buena capacidad de ampliación no puede sobrevivir. Para la gestión modular en el programa es un deber!
- Funciones básicas del controlador:
- Sin ningún tipo de expansión, la placa principal de la CT-600 controlador tiene cuatro canales analógicos, es decir, dos canales del sensor de carga indicador de tensión y dos canales, y tres extensometer canales digitales, es decir, un sensor de desplazamiento del sensor de desplazamiento de canal y un canal. Para los grandes canales de deformación, el 8 de la entrada y salida de 8 canales de E/S se agregan. Estos canales de entrada y salida pueden al menos satisfacer la mayoría de máquinas de pruebas electrónicas. Si pulsa una tarjeta de expansión, dispondrá de dos salidas D/A, que puede controlar la mayoría de equipo hidráulico y empuje horizontal accesorios. Este es un diseño modular. La ventaja es que se puede ampliar las funciones de manera más conveniente, sin afectar las funciones existentes y la interfaz de protocolos.
CT-600 todos adoptar el método de soldadura directa de los componentes, y la mayoría de ellos son los componentes SMD, que pueda evitar el impacto de la vibración y la oxidación de la controladora.
Las fichas de este controlador son todos importados de dispositivos de nivel industrial, que garantiza la estabilidad de la controladora en términos de la calidad del hardware.
En términos de la soldadura de componentes, todos los chip utilizan para soldar mounter, lo que evita la influencia de las diferencias individuales de artificial en el circuito impreso de la soldadura.
El controlador está equipado con personal dedicado para la evaluación y de alta y baja temperatura las pruebas de envejecimiento y la ejecución se lleva a cabo en estricta conformidad con el proceso de evaluación a fin de evitar la aplicación de los controladores sin reservas al host.
2. Jiuwang testV2.0 Introducción Software
1. Sistema de software: paquete de software bajo Windows'Chino 2000/Xp la plataforma, bella y generosa interfaz.
2. Los datos de visualización dinámica: los datos de prueba (como el par, el ángulo de torsión, accidente cerebrovascular, etc.) se muestra en tiempo real durante la prueba.
3. Seguimiento automático de pico: automáticamente vía el valor pico de los datos durante la prueba, el valor pico permanecerá visible después del final de la prueba, y el siguiente valor pico será automáticamente el seguimiento después de la siguiente prueba.
4. Ajuste automático de la curva: La prueba curva se muestra dinámicamente en tiempo real durante la prueba. Cuando la curva sobrepasa el rango de la coordenada de valor, el valor de coordenadas es automáticamente ampliada para adaptarse a la curva de la pantalla.
5. Los parámetros de muestra independiente: un grupo de muestras, los parámetros de lo que puede ajustarse individualmente y guardado, y muestra los parámetros son leer automáticamente en la secuencia durante la prueba y participar en el cálculo de datos.
6. Función dinámica Menú: menú de funciones correspondiente a la tecla de función va a cambiar dinámicamente con diferentes interfaces, orientar al usuario para completar el funcionamiento de la función correspondiente en tiempo real.
7. Visualización inmediata de resultados: Después de la prueba, los resultados pueden verse de inmediato, y la prueba conclusión columna se muestra, que no puede mostrarse en una pantalla, pero puede ser visualizado por pasar las páginas.
8. Memoria automática de parámetros: Los parámetros utilizados por el sistema puede ser almacenada automáticamente, y el sistema leerá automáticamente en la memoria de los parámetros cuando el sistema se enciende la próxima vez.
9. Reconocimiento automático: después de la muestra es destruido, reconocerá automáticamente y completar la siguiente función inmediatamente de acuerdo con el propósito previsto.
10. Múltiples modos de control: tiene varios modos de control como el trazo control, el control de par, el control de ángulo de torsión, el estrés y tensión de cizallamiento, control de control.
11. Informe de la programación: distintos formatos de informe puede ser salida de acuerdo con las necesidades del usuario.
12. Función de exportación de datos original: Los datos originales del experimento se pueden exportar a archivos en Excel, XML, HTML, CSV y otros formatos.
13. Una gran variedad de curvas: seleccione el departamento de ingeniería de cizallamiento de estrés, el par de torsión de la cepa de ángulo, tiempo de par, el estrés, tensión de cizallamiento y otras curvas.
14. Conclusión: La prueba de fuerza de torsión ,límite de fluencia superior , límite de fluencia, un límite de fluencia, un par máximo (Tb), que se especifica de torsión no proporcional el estrés, la máxima tensión de cizallamiento no proporcional, el módulo de cizalla (G), par correspondiente a par constante), par correspondiente a par constante...
15. Abundantes Funciones estadísticas: el valor promedio, desviación estándar, coeficiente de variación, el valor máximo, mínimo valor, valor intermedio, etc..
16. La edición y volver a analizar las funciones de la prueba de conclusiones.
Introducción Estructura
El host está compuesto de una base, una diapositiva, y un equipo sistema de control. El par de aplicar el mecanismo instalado en la placa deslizante puede deslizarse libremente en la guía de la máquina base. El mecanismo de carga es impulsado por un motor servo Panasonic japonés para hacer el Chuck aplicar a un par de la muestra. La aplicación de par y el estacionamiento de la máquina de prueba puede ser controlada por el equipo. Puede ser controlada pulsando el botón manual. El par de Chuck transmite la señal al ordenador a través del sistema de control el sensor de par, y al mismo tiempo, el ángulo de torsión es detectada por el codificador fotoeléctricos de alta precisión. (Véase el catálogo para obtener más información.
La instalación
Los requisitos de instalación: La prueba la máquina está instalado en una base estable, el nivel de instalación es menor o igual a 0.2/1000, y hay un espacio de no menos de 1m. La habitación estaba limpia, seca, libre de vibraciones y gases corrosivos, y la alimentación es de tres fases de 220V, 50Hz, y fluctuaciones de tensión. No exceda de ±10% del valor nominal.
